奉信傳感器OSKW-3t是韓國Bongshin（奉信）公司生產的一款高性能稱重傳感器。
型號 | OSKW | |
額定量程 (R.C.) | 500kg ~ 5t | |
額定輸出(R.O.) | 2.0mV/V ± 0.25% | |
線性誤差 | ≤0.03% R.O. | |
滯后誤差 | ≤0.03% R.O. | |
重復誤差 | ≤0.02% R.O. | |
蠕變誤差 | 20分鐘內≤0.03% | |
零點平衡 | ≤1% R.O. | |
補償溫度范圍 | -10 ~ 70°C | |
工作溫度范圍 | -20 ~ 80°C | |
溫度對額定輸出的影響 | ≤0.03% LOAD/10°C | |
溫度對零點平衡的影響 | ≤0.03% R.O./10°C | |
輸入阻抗 | 410 Ohms ± 30 Ohms | |
輸出阻抗 | 350 Ohms ± 5 Ohms | |
絕緣阻抗 (最小) | 2000 Mohms at 50V DC | |
電氣連接 | 3~12V(推薦), 15V(最大) | |
電氣連接 (22AWG x 4芯屏蔽) | 500kg~1.8t | ?5mmx3m(標準), 6m(可選) |
2t ~ 5t | ?5mmx6m | |
防護等級 | 符合IP 68 | |
安全過載 | 150% R.C | |
極限過載 | 300% R.C | |

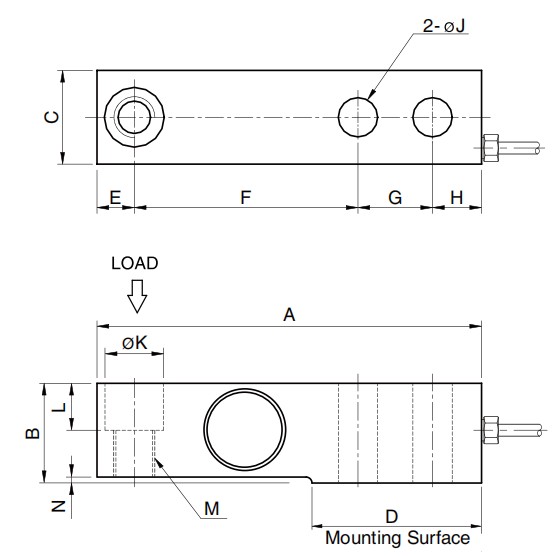

量程 | A | B | C | D | E | F | G | H | ?J | ?K | L | M | N | 重量(kg) |
0.5t 1t 1.5t 1.814t (4klb) |
131 |
32 |
32 |
58 |
12.7 |
76.2 |
25.4 |
16.7 |
13 |
21 |
15 |
M12x1.75P |
1.6 |
0.9 |
2t 2.268t (5klb) 3t | 171 | 38 | 38 | 76 | 19 | 95.3 | 38.1 | 18.6 | 20.5 | 30.2 | 18 | M20x2.5P | 2 | 1.6 |
4.536t (10klb) 5t | 171 | 43 | 40 | 76 | 19 | 95.3 | 38.1 | 18.6 | 21 | 30.2 | 20.5 | M20x2.5P | 3 | 1.9 |
